Produktdaten
Die Fassade in Zahlen
Alle planungs- und ausschreibungsrelevanten Kennwerte des Systems auf einen Blick: Schichtaufbau von warm nach kalt, Wärmedurchgang, Masse und Speicherfähigkeit, Brand- und Schallschutz, Elementraster sowie Anschlussdetails an Fenster, Dach und Sockel – geprüfte Werte, die Sie in Nachweis und Fördernachweis unverändert übernehmen können.
Kernwerte
Kennwerte, die die Förderstufe tragen
- 0,088 W/(m²K)
- Ist-Wert Außenwand (nachgewiesen)Der am Objekt nachgewiesene Wärmedurchgangskoeffizient nach der Sanierung.
- 0,24 W/(m²K)
- Höchstwert nach GEGGebäudeenergiegesetz – gesetzlicher Mindeststandard, für Außenwände 0,24 W/(m²K).
- 6–10 cm
- Aufbaudicke des SystemsGesamtstärke des Systems ab Bestandswand – 6 bis 10 cm.
- EH 40
- Effizienzhaus-Stufe im BestandEffizienzhaus-Stufe 40: 40 % des Energiebedarfs eines Referenzgebäudes.
Kurz erklärt: Der Ist-Wert ist der am Objekt nachgewiesene Wärmeverlust nach der Sanierung. Das GEG gibt mit 0,24 W/(m²K) lediglich die gesetzliche Obergrenze vor. Mit 0,088 W/(m²K) liegt das System rund 63 % darunter und erreicht damit die Effizienzhaus-Stufe EH 40 im Bestand – die Stufe mit der höchsten Förderquote.
Technisches Datenblatt
Systemdaten im Überblick
- U-Wert Gesamtaufbau
- 0,088 W/(m²K)Wärmedurchgangskoeffizient in W/(m²K) – je kleiner, desto geringer der Wärmeverlust.
- Anforderung GEG (Außenwand)
- 0,24 W/(m²K)Gebäudeenergiegesetz – gesetzlicher Mindeststandard, für Außenwände 0,24 W/(m²K).
- Systemtyp
- Vorgehängte, hinterlüftete Fassade (VHF)Vorgehängte hinterlüftete Fassade – zweischalig mit definiertem Luftspalt.
- Kerntechnologie
- 4D-FlexCell™ Zellulardämmung

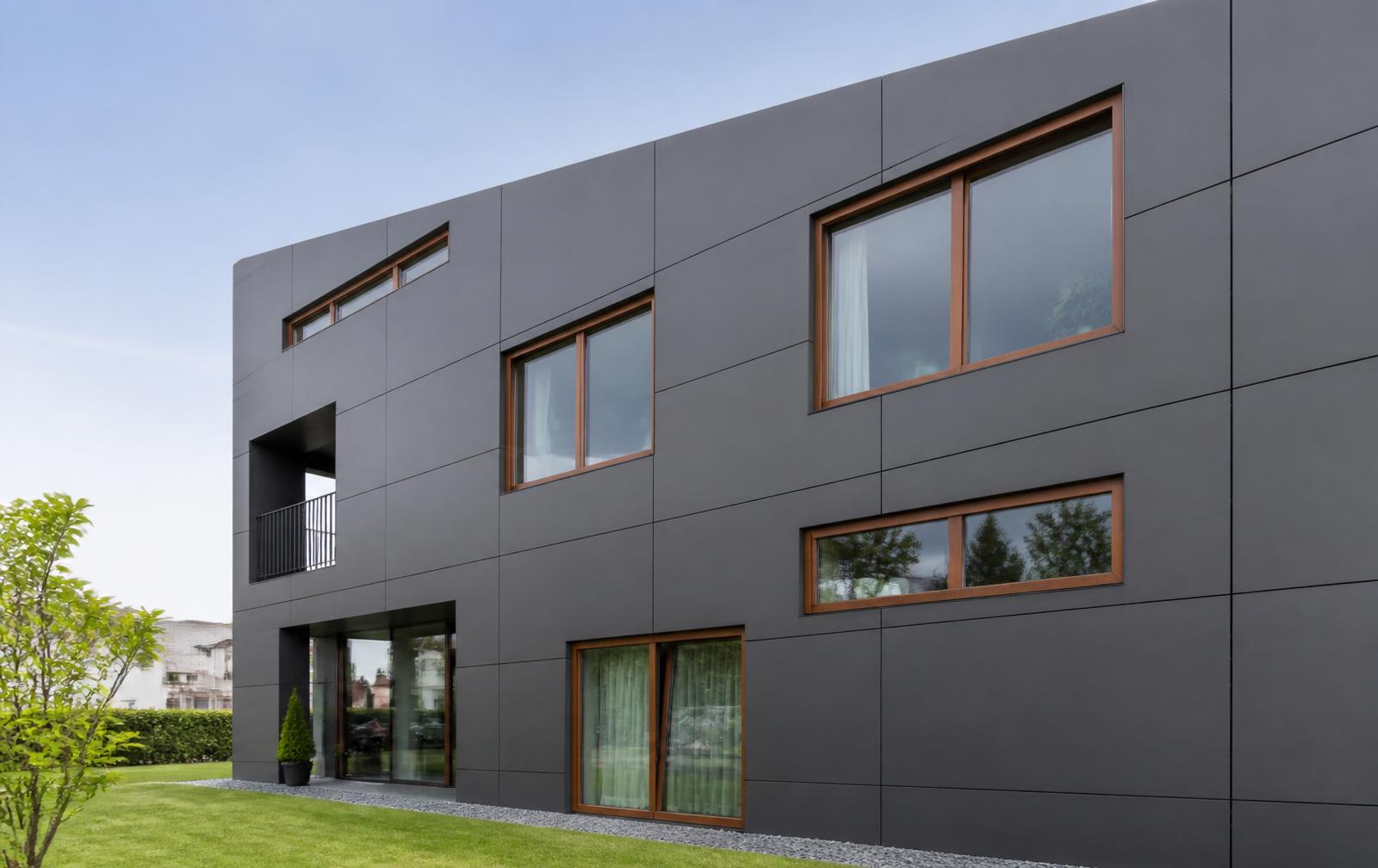

- Elementgrößen
- bis 3,50 × 12,00 m (objektabhängig)
- Aufbaustärke
- ab 24 cm inkl. FunktionsebeneGesamtstärke des Systems ab Bestandswand – 6 bis 10 cm.
- Fenster
- werkseitig eingebaut, thermisch getrennt
- Befestigung
- flache, justierbare Alu-Hakenprofile, trocken verschraubt
- Außenschale
- Putzträger, Faserzement, Klinkeroptik, Holz, Metall
- Brandverhalten
- Systemgeprüfte Ausführungen bis nichtbrennbar
- Montageleistung
- Tagestakt, im bewohnten Zustand
- Erreichbare Effizienzstufe
- bis Effizienzhaus 40 im BestandEffizienzhaus-Stufe 40: 40 % des Energiebedarfs eines Referenzgebäudes.

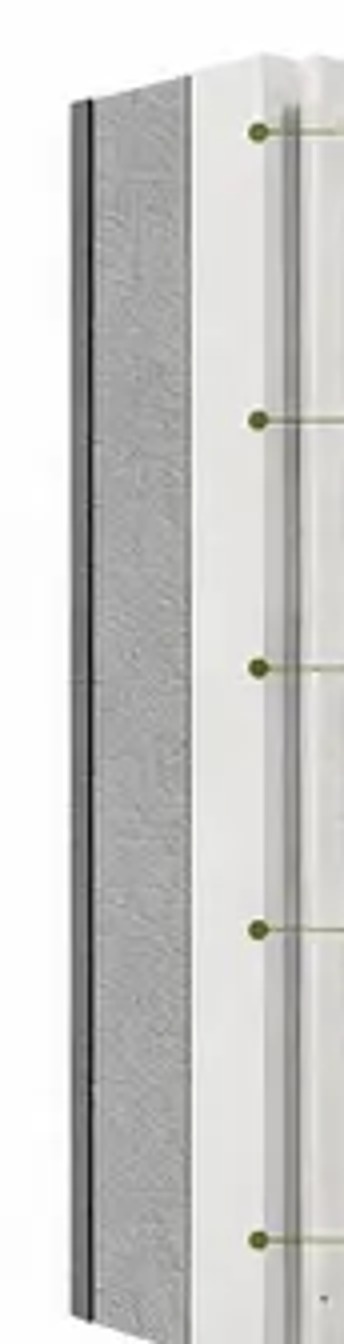

Schichtaufbau
Sechs Ebenen, ein System
01 Außenschale
Witterungs- und Gestaltungsebene, frei wählbare Optik.
02 Hinterlüftungsebene
Definierter Luftspalt für sichere Feuchteabführung.
03 Tragende Ebene
Im Element geschlossen integriert, flache thermisch getrennte Alu-Hakenprofile an der Wand.
04 4D-FlexCell™-Kern
Richtungsoptimierte Zellulardämmung, minimale Wärmeleitfähigkeit.
05 Dicht- und Trägerebene
Luftdicht, diffusionsgesteuert, mit Leitungsführung.
06 Bestandsanschluss
Millimetergenaue Ausrichtung auf das Bestandsmauerwerk.
Vorfertigung
Werksqualität statt Baustellentoleranz
Jedes Element entsteht auf Basis eines digitalen 3D-Aufmaßes: CNC-gefertigt, mit eingebauten Fenstern, Dichtungssystem und vorbereiteter Leitungsführung.
- Qualitätsprotokoll je Element
- Reproduzierbare Fertigungsgenauigkeit
- Nachweisdokumentation für Fördermittelgeber
- Witterungsunabhängige Produktion
Detailpunkte
Anschlüsse, die dauerhaft dicht bleiben
Laibung & Sturz
Vorgefertigte Detailpunkte sichern Luftdichtheit und Schlagregensicherheit.
Attika & Dachanschluss
Sauberer Übergang zur Dachebene ohne Kältebrücken.
Technischer Querschnitt
Der Aufbau im Schnitt – Schicht für Schicht
Fahren Sie über eine Schicht oder tippen Sie sie an, um zu sehen, welche Aufgabe sie übernimmt. Mit den Pfeilen vergleichen Sie die Varianten – schlanker Kompaktaufbau, Maximaldämmung und Ausführung mit Fassaden-Photovoltaik.
Kompaktaufbau 60 mm
Systemtiefe 126 mm vor der Bestandswand
Schicht überfahren oder antippen, um die Funktion zu sehen.
- BestandswandBleibt unverändert, wird nicht abgeschlagen
- Alu-HakenprofilFlach, thermisch getrennt, justierbar
- DämmungFugenlos im Werk eingebracht
- HinterlüftungLuftspalt führt Feuchte und Wärme ab
- Platte / PVFertige Oberfläche ab Werk
- Systemtiefe
- 126 mm
- U-Wert (Beispiel)
- 0,15 W/(m²K)
- Elementformat
- ab 2 × 4 m
Schichtstärken und Kennwerte sind Beispielwerte des Systemaufbaus. Verbindliche Werte ergeben sich aus der objektbezogenen Planung und dem bauphysikalischen Nachweis.
